Portones en Rubi

Normativa UNE-13241-1

En Beltrán Mantenimientos y Automatismos S.L. nos caracterizamos por cumplir con lo que especifica la normativa UNE-13241-1.

Implantación de la norma de producto para puertas en 13241-1

La norma de producto para puertas se publicó en los estados miembros europeos en abril de 2004 y tras un periodo de transición de un año, todos los estados miembros del mercado europeo debían aplicar esta norma a partir del 1 de mayo de 2005.

Ámbito de aplicación

La norma establece las especificaciones de seguridad y rendimiento de todas las puertas y portones accionados manualmente o por motor en el ámbito de uso industrial y doméstico previstas para la zona de acceso a personas.

El objetivo fundamental de esta norma es la protección de las personas, independientemente del tipo de puertas y portones.

La presente Norma Europea establece los requisitos de seguridad y rendimientos para puertas, portones y barreras destinadas a instalarse en áreas accesibles a personas y cuyo principal objetivo es dar seguridad de acceso a mercancías y vehículos acompañados de personas o manejados por éstas, en locales industriales, comerciales o en garajes de viviendas.

Estos dispositivos podrán accionarse manualmente o por motor.

Requisitos generales

Para la elección del tipo de puerta y sus especificaciones deberán tenerse en cuenta una serie de aspectos como:

  • Ubicación de la puerta en el edificio.
  • Frecuencia de uso.

Las puertas deben ser diseñadas y fabricadas habiendo tenido en consideración los riesgos inherentes a las mismas y habiendo establecido las medidas preventivas adecuadas, como, por ejemplo:

- Riesgos relativos a los aspectos mecánicos:

  • Fuerza para la maniobra manual de la puerta.
  • Resistencia mecánica.
  • Durabilidad mecánica.
  • Geometría del acristalamiento.
  • Protección contra el corte.
  • Protección contra el tropiezo.
  • Aperturas seguras.
  • Emisión de sustancias peligrosas.

- Riesgos relativos a la maniobra motorizada:

  • Protección contra el aplastamiento, cizallamiento y arrastre.
  • Fuerzas de maniobra.
  • Seguridad eléctrica.
  • Compatibilidad electromagnética.
  • Además de lo anterior, se han de tener en consideración por el fabricante, cuando son requeridos, otra serie de aspectos como:
  • Estanqueidad al agua.
  • Resistencia a la carga del viento.
  • Atenuación al ruido aéreo.
  • Resistencia térmica.
  • Permeabilidad al aire.
  • Durabilidad de las características de prestación.
Beltrán Mantenimientos y Automatismos S.L. ilustración

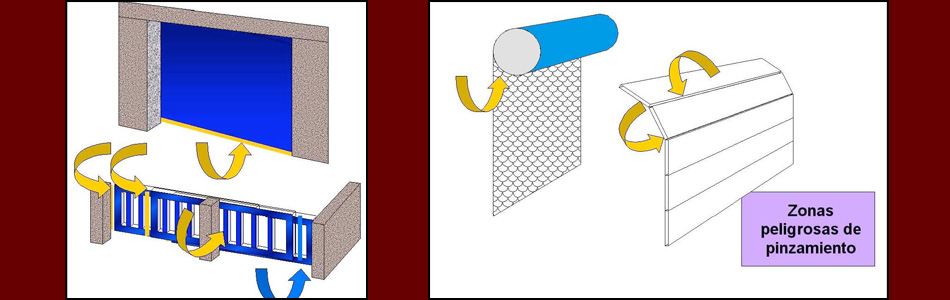

Golpe

Requerimientos de seguridad:

Los portillos no se pueden abrir por gravedad, cuando la puerta principal no está en posición de cerrada.

Referencias normativas:
UNE-EN 12605.

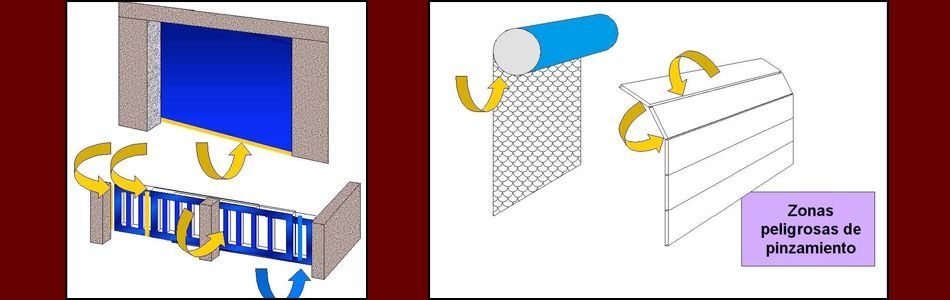

 La norma EN 12453 especifica como medidas preventivas el aplicar una de las siguientes o combinarlas

  • Distancia de seguridad.
  • Protección mecánica.
  • supresión de aristas cortantes y elementos prominentes.
  • Maniobrar la puerta en modo hombre presente.
  • Instalar dispositivos sensibles de protección (bandas, células fotoeléctricas...).
Beltrán Mantenimientos y Automatismos S.L. ilustración
Levantamiento de personas

Requerimientos de seguridad

Las puertas de movimiento vertical no deben poder levantar a una persona de forma peligrosa

Referencia de normativas

UNE-EN 13241
UNE-EN 12445
UNE-EN  12453
Beltrán Mantenimientos y Automatismos S.L. ilustración
Medidas preventivas

1. No tener ningún punto al cual se puede agarrar una persona y la pueda levantar.
2. Funcionar en la modalidad de hombre presente.
3. No ser capaz de levantar una masa de 20 kg. en puertas accesibles al público o de 40 kg. en caso de puertas instaladas en zonas no accesibles al público.
4. Pararse antes de que la persona levantada alcance los puntos de peligro.

Riesgos eléctricos y de la motorización

Requerimientos de seguridad
Las puertas motorizadas deben protegerse contra los contactos eléctricos directos e indirectos, así como contra el fuego debido a sobrecargas o sobrecalentamientos.

Referencias normativas

UNE-EN 12453
UNE-EN 12445
UNE-EN 12978
Beltrán Mantenimientos y Automatismos S.L. ilustración
Medidas preventivas
1. Las motorizaciones deben cumplir con EN 60335-1
-Grado de protección en motorizaciones expuestas al exterior IPX4.
-Cable de alimentación en motorizaciones exteriores, código 245 CEI 57.
2. Dispositivo de seccionamiento que aísle el equipo eléctrico de la máquina de la fuente de alimentación.
3. Protección contra cortocircuitos.
4. Se debe provocar la detección de la hoja y la motorización por (UNE-EN 12453)

  • Fallo en los finales de carrera.
  • Fallo en el sistema de suspensión.
  • Intervención del dispositivo anticaída.
  • Desbloqueo de la puerta para maniobra manual.

Impacto

Requerimientos de seguridad

En el caso de puertas que no funcionan bajo un control de presión mantenida, debe evitarse o limitarse el impacto.

Referencias normativas

UNE-EN 12453
UNE-EN 12445
Beltrán Mantenimientos y Automatismos S.L. ilustración
Medidas preventivas

El impacto se puede evitar

1. Limitando la fuerza dinámica desarrollada por la hoja de la puerta a un valor de 400N para puertas de movimiento vertical y a 400N para distancias hasta 50 mm. entre el borde de cierre y el borde opuesto y 1400N para distancias >500 mm. en puertas de movimiento horizontal y pivotantes.

2. Asegurando que en ninguna circunstancia la hoja en movimiento puede tocar a una persona (por ejemplo, suelos sensibles a la presión).

Caída de la hoja de la puerta de maniobra vertical

Requerimientos de seguridad

Las puertas de movimiento vertical deben estar protegidas contra caídas por fallos de uno de los elementos de suspensión o de equilibrado.

Referencias normativas

UNE-EN 12604
UNE-EN 12605
Beltrán Mantenimientos y Automatismos S.L. ilustración
Medidas preventivas

1. Instalando dispositivos anticaída.
2. Por medio de otra característica incorporadas dentro del sistema de suspensión de la puerta (por ejemplo, doble cable de seguridad).

El dispositivo debe ser capaz de inmovilizar la caída de la hoja de la puerta dentro de una distancia de 300 mm.

Funcionamiento manual

Requerimientos de seguridad

Cuando sea posible el funcionamiento manual en una puerta motorizada, esta debe estar hecha de forma que se pueda realizar el funcionamiento manual sin riesgo.

Referencias normativas

UNE-EN 12453
UNE-EN 12445.
Beltrán Mantenimientos y Automatismos S.L. ilustración
Medidas preventivas

1. Si las hojas de puerta motorizadas pueden ser movidas manualmente, deben estar equipadas con un dispositivo de desconexión o interbloqueo (cuando se pasa a manual, el motor no debería funcionar).
2. Dotar a las puertas de dispositivos como manillas, rebordes pulsadores, etc. que permitan accionarla manualmente y sin riesgo.
3. Permitir moverla con una fuerza que no exceda de 225N en puertas de garaje o privadas y de 390N por persona en puertas industriales/ comerciales.

Atrapamiento
Requerimientos de seguridad

No debe ser posible que queden personas atrapadas en las zonas en las que una puerta motorizada sea la única posible, incluso en fallo de la motorización o de la alimentación de energía.

Referencias normativas

UNE-EN 12453
UNE-EN 12445
Beltrán Mantenimientos y Automatismos S.L. ilustración
Medidas preventivas

1. La persona atrapada entre dos puertas motorizadas, o en locales cuya única salida sea la puerta motorizada, debe tener la posibilidad de desplazar manualmente la hoja desconectando la motorización de la puerta.
2. Accionar la motorización por medio de dispositivos fácilmente accesibles.
3. Prever un portillo.

Rebasamiento del límite del recorrido de la hoja

Requerimientos de seguridad

La puerta debe detenerse automáticamente y con total seguridad cuando alcance sus posiciones límite de final de recorrido.

El movimiento de la puerta también debe interrumpirse y la motorización se debe poner fuera de funcionamiento cuando se le dé la orden de parada.

Referencias normativas

UNE-EN 12453
UNE-EN 12445
Beltrán Mantenimientos y Automatismos S.L. ilustración
Medidas preventivas:

1. Tope mecánico y final de carrera eléctrico o electrónico.
2. Motor con limitador de recorrido.
3. Motorización combinada con un sistema eléctrico o electrónico de fin de recorrido.

Después de activar el mando de parada, la distancia que recorre la puerta no deberá superar los 50 mm. si la apertura de paso es inferior o igual a 500 mm., o 100 mm. si la apertura de paso es superior a 500 mm.

Puertas de paso (portillos)

Requerimientos de seguridad:

Cuando en la hoja de una puerta motorizada esté instalado un portillo, deberá ser imposible el movimiento de la puerta mientras el portillo no esté asegurado en su posición de cierre.

Referencias normativas:

UNE-EN 12453
UNE-EN 12445
Beltrán Mantenimientos y Automatismos S.L. ilustración
Medidas preventivas:

1. Interruptor accionado por fuerza (tanto para su función como para su activación).
2. Por un dispositivo electrónico de final de recorrido.
3. Por otros dispositivos similares.

Otros riesgos

Puertas en zonas de tráfico

Requerimientos de seguridad:

Las puertas que abren a zonas de tráfico, deberán disponer de ventanas de observación.

Referencias normativas:

UNE-EN 13241
UNE-EN 12604
UNE-EN 12605
Beltrán Mantenimientos y Automatismos S.L. ilustración
Medidas preventivas:

En caso de rotura del material transparente, no deberá aparecer ningún fragmento puntiagudo arista cortante u otras partes peligrosas.

Resistencia a la carga del viento

Requerimientos de seguridad:

Una carga aplicada a la puerta no debe provocar su desplome, una deformación permanente, su descarrilamiento o cualquier otro fallo que tenga consecuencias en la funcionalidad y la seguridad de la puerta.

Referencias normativas:

UNE-EN 12604
UNE-EN 12424
Beltrán Mantenimientos y Automatismos S.L. ilustración
Instalación, uso y mantenimiento

El funcionamiento de la vida útil de una puerta depende fundamentalmente de su instalación por parte de personal cualificado, así como del mantenimiento y las comprobaciones regulares por parte de un especialista cualificado.

De este modo, la norma EN 12635:2002 establece que el funcionamiento de la puerta sólo se podrá garantizar mediante la correcta instalación y el mantenimiento por parte de una empresa o personal/especialista cualificado de conformidad con las instrucciones de instalación y mantenimiento dadas por el fabricante.
Beltrán Mantenimientos y Automatismos S.L. ilustración
Instalación
Junto con la puerta deberán suministrarse las instrucciones detalladas de instalación. Dichas instrucciones deberán ser fácilmente comprensibles y describir las operaciones necesarias paso por paso y siguiendo el orden correcto.

Las instrucciones deberán incluir diagramas y dibujos a modo ilustrativo siempre estos sean necesarios para aclarar la instalación. Además, las instrucciones deberán hacer hincapié en que deberán cumplirse todos los requisitos de las normas EN 12604 y EN 12453, incluyendo en caso necesario alguna prueba que demuestre que así ha sido.

En caso de que sean necesarios equipos y herramientas especiales para lograr una instalación correcta y segura, esto deberá mencionarse específicamente en las instrucciones. Además, las instrucciones deberán especificar claramente cuáles serán las tareas específicas que deberá realizar un especialista cualificado y cuáles las que podrá realizar cualquier trabajador no cualificado.

Por último, las instrucciones deberán especificar que una vez concluida la instalación, en la puerta se deberá colocar la marca CE de conformidad con la Norma de producto para puertas.

Del propietario

El propietario deberá responsabilizarse de manejar la puerta de forma segura. Para ello, y según lo especificado en la norma UNE-EN 12635:2002 deberá encargar a personal cualificado la revisión y mantenimiento, de la puerta y fundamentalmente de aquellas operaciones que entrañen cierto riesgo.

Poner en conocimiento de la empresa de mantenimiento, sobre cualquier suceso que entrañe riesgo de accidente, para que proceda a su subsanación lo antes posible.

​Prestamos servicio en Rubí, Sant Cugat, Sabadell, Terrassa y Barcelona. También en toda la zona del Vallés.

Si desea ponerse en contacto con nosotros puede hacerlo a través de nuestra web o llamando al teléfono:
Telf. 936 999 415
